反沖洗時長柄濾頭的水頭損失如何計算
作者來源:gysxlc 發布時間： 2018/6/14 9:38:59 標簽：長柄濾頭 反沖洗濾頭
導讀：由于長柄濾頭的型式和規格多種多樣,并且還有單獨用水反沖洗,單獨用氣反沖洗和氣水同時反沖洗等多種工作情況.情況比較復雜,本文試圖提出一個對不同型式都適用的長柄濾頭水頭損失計算公式.
在過濾工藝中，濾池對濾料反沖洗效果的好壞，直接影響濾池工作的質量和經濟效益。采用氣水反沖洗的方法，由于沖洗效果好，節水節能，日益得到廣泛應用。長柄濾頭是濾池氣水反沖洗必備的配水配氣裝置之一。但迄今為止尚無一個適用的水頭扭失計算方法。這是由于長柄濾頭的型式和規格多種多樣，并且還有單獨用水反沖洗、單獨用氣反沖洗和氣水同時反沖洗等多種工作情況。情況比較復雜，本文試圖提出一個對不同型式都適用的長柄濾頭水頭損失計算公式。

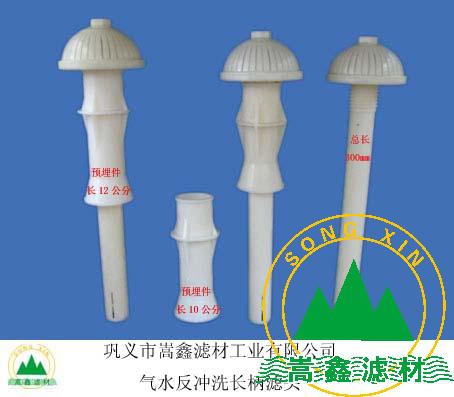

長柄濾頭主要由濾帽和濾桿組成。濾帽上有許多細的縫隙，反沖洗時水和氣由細縫流出。過濾時濾后水經細縫流入，并能阻止濾料損失。濾桿上部有氣孔一個，下部有縫隙一條，供反沖洗時分布空氣之用。
試驗裝置采用雙管連通濾柱，長柄濾頭裝在有機玻璃濾柱下部的隔飯上。在隔飯上下各設1根測壓管，以測定反沖洗時的水頭損失。反沖洗水由恒位水箱供給。反沖洗空氣由空壓機供給。反沖洗水的流量，在濾柱上部出水管口用容積法測定�？諝饬髁�，在濾柱上部出水管口用容積法測定。為了探求長柄濾頭水頭扭失的規律，試驗時先用濾桿進行試驗，然后再裝上濾帽進行整個濾頭的試驗。試驗分單獨用水反沖洗、單獨用氣反沖洗和氣水同時反沖洗三種情況進行。
二、單獨用氣反沖洗時長柄濾頭的水頭損失
單獨用氣反沖洗以前，濾柱內的水是靜止的。這時1號測壓管中的水位標高與2號側壓管相同。當向?yàn)V柱下部送入空氣，單獨用氣進行反沖洗。會出硯I號測壓管水位低于2號測壓管的硯象。這是由于在濾桿內有氣水混合液存在，破壞了液體密度的均勻性的緣故，致使測壓管水頭差出硯負值，這時，便不能用測壓管水頭差來表示濾頭的水頭損失了。
當開始向?yàn)V柱下部送入空氣時，空氣先聚集在隔板下并形成氣層，接著氣層不斷增厚，氣層下面的水面不斷下降，當水面降至濾桿上的小孔時，空氣開始經小孔流入濾桿，并在小孔以上的濾桿中形成氣水混合液，這時可以觀察到1號測壓管中的水位突然下降，兩測壓管的水頭位出現負值。負值的大小約相當于濾頭內空氣排開的水柱高度。若空氣流量較小，當流進隔板下配氣室的氣城量與經小孔流走的氣流量相等時，水面便停止下降并穩定于一定位置，形成一個穩定的氣層厚度。若空氣流量很大.水面會一直下降到濾桿下部的縫隙處。這時，空氣開使怪縫隙流入濾桿，并在縫隙以上的濾桿中形成氣水混合液。這時1號測壓管中的水位又一次突然下降，使測壓管水頭差的負值顯著增大。當空氣只經小孔流入濾桿時，水頭差負值基本上與空氣流量無關；當空氣經縫隙流入濾桿時，水頭差負值隨空氣流量增大而增大。
為了濾池下部配氣室內分布空氣，要求氣層有一定的厚度。事實上，氣層厚度與空氣流經小孔的水頭損失有關。當水面處于一穩定文職，這時小孔外面的空氣壓力與水面上的壓力相同。由于小孔內外水體相連，根楊聯通管原理，小孔內外空氣壓力差應等于小孔與水面的標高H,這正式空氣流經小孔的水頭損失。當小孔流速較小時，兩者近似直線關系；當小孔流速較大時，兩者成拋物線關系。當空氣流量很大時，水面將降至濾桿下部的縫隙處，由于縫隙面積很大，能使大量空氣流進濾桿，所以縫隙能對氣層厚度起控制作用。這時，濾桿縫隙至小孔為氣水混合液充滿，其密度小于水，故小孔與水面的標高差將不再 能表示水頭損失。
三、氣、水同時反沖洗時長柄濾頭的水頭損失
氣、水同時沖洗時，長柄濾頭的水頭損失比較復雜。用圖2所示的裝置進行試驗，觀察用長柄濾頭進行氣、水同時反沖洗時，1號測壓管和2號測壓管水頭差的變化。試驗時，保持反沖洗水流量不變，而使反沖洗氣流量由小變大。當氣流量較小時，空氣只經小孔流入濾桿，測壓管水頭差值較大；當氣流量較大時，空氣經濾桿下部縫隙流入濾桿，這時測壓管水頭差明顯減小，從設計角度考慮，空氣只經小孔流入濾桿的水頭差較大，為不利情況，是設計應該考慮的工況，只要這一工況能夠滿足，其他工況也就能夠同時滿足。

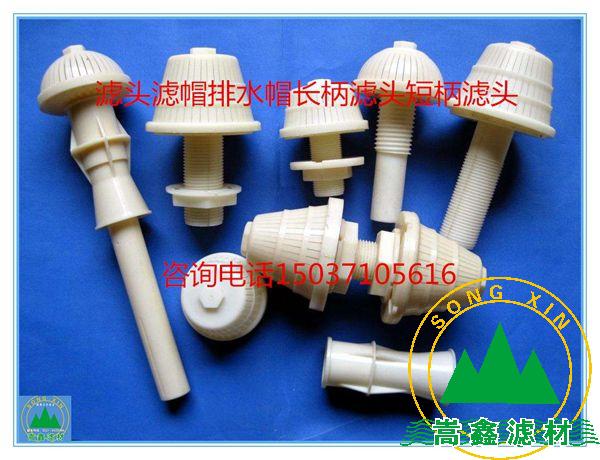

氣水反沖洗長柄濾頭主要應用于濾池氣水反沖洗配水系統；短柄濾頭應用于濾池單水反沖洗和重力式、壓力式濾罐及離子交換濾床等配水過濾系統。長柄濾頭既可適用于生活飲用水處理,也可適用于飲料、印染、游泳池等各種工業用水處，同樣可以應用于工業廢水，生活污水處理工程中。
